デジタルSTBを接続する(BD-V2TC)
>>BD-V2TC STB接続方法(例1 D端子付テレビの場合)
>>BD-V2TC STB接続方法(例2 D端子が無いテレビの場合)

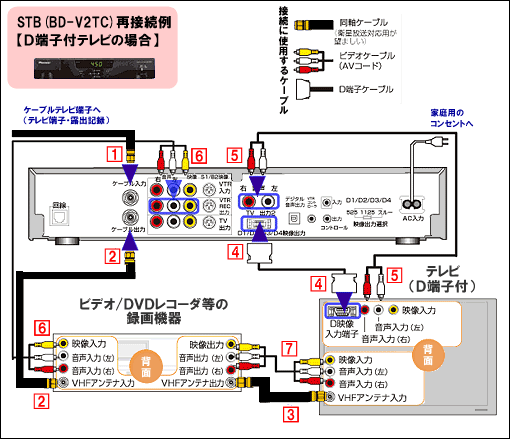

STB接続方法(例1 D端子付テレビの場合)
- STBのケーブル入力端子に、ケーブルテレビ設備から来ている同軸ケーブルを差し込みます。
- STBのケーブル出力端子と、ビデオ/DVDのVHFアンテナ入力端子を、同軸ケーブルで接続します。
- ビデオ/DVDのVHFアンテナ出力端子と、テレビのVHFアンテナ入力端子を、同軸ケーブルで接続します。
- STBのD1/D3/D4出力端子と、テレビのD映像入力端子を、D端子ケーブルで接続します。
- STBの出力1端子と、テレビの音声入力端子を、ビデオケーブルで接続します。
- STBの出力2端子と、ビデオ/DVDのAV入力端子を、ビデオケーブルで接続します。
- ビデオ/DVDのAV出力端子と、テレビのAV入力端子を、ビデオケーブルで接続します。
※以上は接続例です。テレビ・ビデオデッキ/DVDレコーダの取扱説明書などもご参照ください

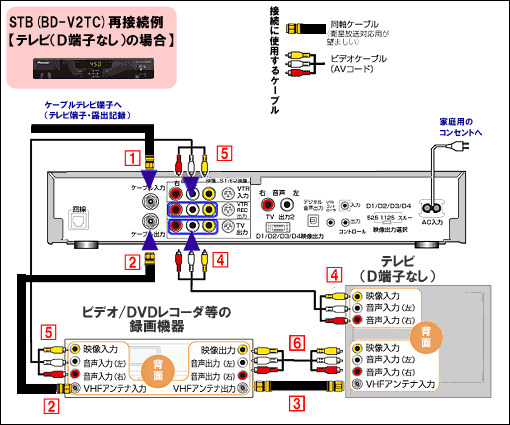

STB接続方法(例2 D端子が無いテレビの場合)
- STBのケーブル入力端子に、ケーブルテレビ設備から来ている同軸ケーブルを差し込みます。
- STBのケーブル出力端子と、ビデオ/DVDのVHFアンテナ入力端子を、同軸ケーブルで接続します。
- ビデオ/DVDのVHFアンテナ出力端子と、テレビのVHFアンテナ入力端子を、同軸ケーブルで接続します。
- STBの出力1端子と、テレビのAV入力端子を、ビデオケーブルで接続します。
- STBの出力2端子と、ビデオ/DVDのAV入力端子を、ビデオケーブルで接続します。
- ビデオ/DVDのAV出力端子と、テレビのAV入力端子を、ビデオケーブルで接続します。
※以上は接続例です。テレビ・ビデオデッキ/DVDレコーダの取扱説明書などもご参照ください。
