デジタルSTBを接続する(BD-V8700R)

>> STB接続方法(例1 HDMI端子付テレビの場合)

>> STB接続方法(例2 D端子付テレビの場合)

>> STB接続方法(例3 D端子が無いテレビの場合)

>> 接続についてのご注意

STB接続方法(例1 HDMI端子付テレビの場合)

  1. STBの[ケーブル入力]端子に、CATV設備から来ている同軸ケーブルを接続します。
  2. STBの[ケーブル出力]端子と、テレビの[V/Uアンテナ入力]端子を、同軸ケーブルで接続します。
  3. STBの[HDMI出力]端子と、テレビの[HDMI入力]端子を、HDMIケーブルで接続します。
  4. 最後に、STBの[AC入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

※以上は接続例です。テレビの取扱説明書もご参照ください。

STB接続方法(例2 D端子付きテレビの場合)

  1. STBの[ケーブル入力]端子に、CATV設備から来ている同軸ケーブルを接続します。
  2. STBの[ケーブル出力]端子と、テレビの[V/Uアンテナ入力]端子を、同軸ケーブルで接続します。
  3. STBの[D1/D2/D3/D4映像出力]端子と、テレビの[D映像入力]端子を、D端子ケーブルで接続します。
  4. STBの[TV出力]端子の赤・白と、テレビの[音声入力]端子を、AVコードで接続します。
  5. 最後に、STBの[AC入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

※以上は接続例です。テレビの取扱説明書もご参照ください。

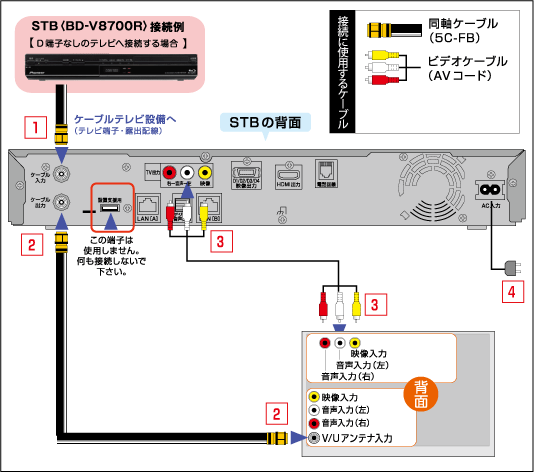

STB接続方法(例3 D端子が無いテレビの場合)

  1. STBの[ケーブル入力]端子に、CATV設備から来ている同軸ケーブルを接続します。
  2. STBの[ケーブル出力]端子と、テレビの[V/Uアンテナ入力]端子を、同軸ケーブルで接続します。
  3. STBの[TV出力]端子とテレビの[ビデオ入力]端子をAVコードで接続します。
  4. 最後に、STBの[AC入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

※以上は接続例です。テレビの取扱説明書もご参照下さい。
