●　ＡＶコード（ビデオコード）で接続の際は、右側の『ＴＶ　出力』端子からＴＶへ接続して下さい。
（左側の『ＶＴＲ　ＲＥＣ出力』からはメニュー画面やEPG（電子番組表）等のオンスクリーン画面が出力されません）

●　ＨＤＭＩ端子、Ｄ端子、ＴＶ出力（ピン端子）は同時出力されません。

ＴＶ出力端子（ピン端子）とＤ端子など複数接続している場合は、どれか1つのみ接続して下さい。

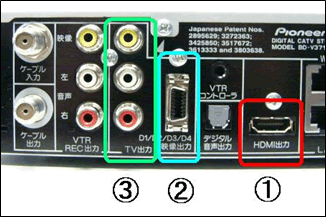

出力優先順位は、①ＨＤＭＩ出力、②Ｄ映像出力、③ＴＶ出力の順となります。
（例1）①②③共接続した場合 => ＨＤＭＩ出力のみ出力されます
（例2）① ② 共接続した場合 => ＨＤＭＩ出力のみ出力されます
（例3）① ③ 共接続した場合 => ＨＤＭＩ出力のみ出力されます
（例4）② ③ 共接続した場合 => Ｄ映像出力のみ出力されます

●　Ｄ映像出力は映像信号のみです。 音声信号は別途ＴＶ出力（右側）の音声端子（赤・白）から接続して下さい。
