デジタルSTBを接続する(TZ-HDW611PW)

>> STB接続方法(例1 HDMIケーブルで接続する場合)

>> STB接続方法(例2 D端子ケーブルで接続する場合)

>> STB接続方法(例3 これまでのアナログテレビに接続する場合)


STB接続方法(例1 HDMIケーブルで接続する場合)

  1. STBの[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを差し込みます。
  2. STBの[分配出力端子]と、テレビの[地上デジタルアンテナ入力端子]を、同軸ケーブルで接続します。
  3. ([ケーブル端子]と、 [分配出力端子]を逆に接続しないようご注意ください。)
  4. STBの[HDMI映像・音声出力端子]と、テレビの[HDMI入力端子]を、HDMIケーブルで接続します。
  5. STBの[AC入力100V]と、ご家庭の電源コンセントで接続します。

STB接続方法(例2 D端子ケーブルで接続する場合)

  1. STBの[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを接続します。
  2. STBの[分配出力端子]と、テレビの[地上デジタルアンテナ入力端子]を、同軸ケーブルで接続します。
    ([ケーブル端子]と、 [分配出力端子]を逆に接続しないようご注意ください。)
  3. STBの[D端子映像出力]とテレビの[D映像入力端子]をD端子ケーブルで接続します。
  4. STBの[音声出力]と、テレビの[音声入力端子]をAVコードで接続します。
  5. STBの[AC入力100V]と、ご家庭の電源コンセントを付属の電源コードで接続します。

※以上は接続例です。テレビ・ビデオ/DVDレコーダーの取扱説明書もご参照下さい。

【 ご注意 】 テレビのD端子が、D1 もしくは D2 映像入力端子の場合は、一時的にAVコードで接続し、STBの「D端子出力解像度」を変更した後に、D端子で接続する必要があります。
Ⅰ: STBの [ 映像音声出力 ] と、テレビの [ ビデオ入力端子 ] をAVコードで接続します。(設定を変更するための仮接続です)
Ⅱ: STBの [ AC入力100V ] と、ご家庭の電源コンセントを付属の電源コードで接続します。
Ⅲ: テレビの入力切替ボタンで、STBの映像が出る部分に合わせて下さい。
Ⅳ: STBのリモコンの『操作一覧』を押し、 「設定する」 > 「設置設定」 > 「接続テレビ設定」を表示させます。
Ⅴ: 「D端子出力解像度」 を、お手持ちのテレビに応じて設定します。(「D1」または「D2」)
Ⅵ: 設定が終わったら、Ⅰで仮接続したAVコードを取り外します。
Ⅶ: 上記、1~5の接続を行って下さい。


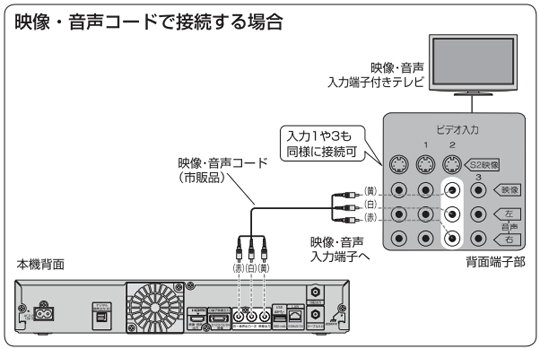

STB接続方法(例3 これまでのアナログテレビに接続する場合)

  1. STBの[ケーブル入力端子]にCATV設備から来ている同軸ケーブルを接続します。
  2. STBの[分配出力端子]と、テレビの[地上デジタルアンテナ入力端子]を、同軸ケーブルで接続します。
    ([ケーブル端子]と、 [分配出力端子]を逆に接続しないようご注意ください。)
  3. STBの[映像音声出力端子]と、テレビの[ビデオ入力端子]をAVコードで接続します。
  4. STBの[AC入力100V]と、ご家庭の電源コンセントを付属の電源コードで接続します。

※以上は接続例です。テレビ・ビデオ/DVDレコーダーの取扱説明書もご参照下さい。
