デジタルSTBを接続する(TZ-LS300P)

>> STB接続方法(例1 HDMI端子付テレビの場合)

>> STB接続方法(例2 D端子付テレビの場合)

>> STB接続方法(例3 HDMI端子、D端子が無いテレビの場合)

STB接続方法(例1 HDMI端子付テレビの場合)

  1. STB[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを差し込みます。
  2. STB[分配出力端子]と、録画機器の[地デジアンテナ入力端子]を、同軸ケーブルで接続します。
    (録画機器が無い場合は、 に接続して下さい)
  3. 録画機器の[地デジアンテナ出力端子]と、テレビの[HDMIアンテナ入力端子]を、HDMIケーブルで接続します。
  4. STB[HDMI映像・音声出力端子]と、テレビの[HDMI入力端子]を、HDMIケーブルで接続します。
  5. STB[出力2]と、録画機器の[外部入力端子]を、AVコードで接続します。
  6. 録画機器の[外部出力端子]と、テレビの[外部入力端子]を、AVコードで接続します。
  7. 最後に、STBの[AC 入力」]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書などもご参照ください。
  ※録画機器が無い場合は、図中の配線()は不要です。

STB接続方法(例2 D端子付テレビの場合)

【ご注意】テレビのD端子が、D1もしくはD2映像入力端子の場合は、先にSTBの設定画面の変更が必要です。STBの取扱説明書『テレビの接続』をご参照ください。


  1. STB[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを接続します。
  2. STB[分配出力端子]と録画機器[地デジアンテナ入力端子]を同軸ケーブルで接続します。
    (録画機器がない場合は、 に接続して下さい)
  3. 録画機器[地デジアンテナ出力端子]とテレビ[地デジアンテナ入力端子]をD端子ケーブルで接続します。
  4. STB[D端子映像出力]とテレビ[D映像入力端子]をD端子ケーブルで接続します。
  5. STB[出力1音声端子]とテレビ[音声入力端子]をAVコードで接続します。
  6. STB[出力2端子]と録画機器[外部入力端子]をAVコードで接続します。
  7. 録画機器[外部出力端子]とテレビ[ビデオ入力端子]をAVコードで接続します。
  8. 最後に、STBの[AC 入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書もご参照ください。
  ※録画機器がない場合は、図中の配線()は不要です。

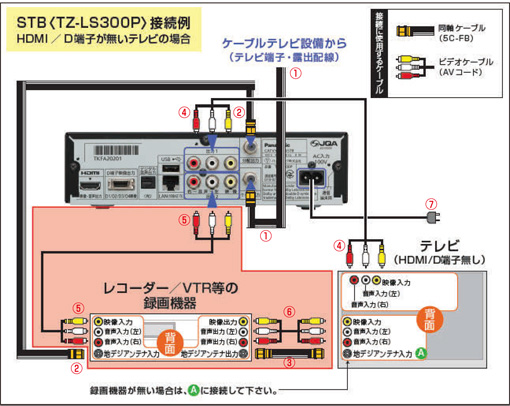

STB接続方法(例3 HDMI端子、D端子が無いテレビの場合)

<
  1. STB[ケーブル入力端子]にCATV設備から来ている同軸ケーブルを接続します。
  2. STB[分配出力端子]と録画機器[地デジアンテナ入力端子]を同軸ケーブルで接続します。
    (録画機器がない場合は、 に接続して下さい)
  3. 録画機器[地デジアンテナ出力端子]とテレビ[地デジアンテナ入力端子]を同軸ケーブルで接続します。
  4. STBの[出力1端子]とテレビの[ビデオ入力端子]をAVコードで接続します。
  5. STBの[出力2端子]と録画機器[外部入力端子]をAVコードで接続します。
  6. 録画機器[外部出力端子]とテレビの[ビデオ入力端子]をAVコードで接続します。
  7. 最後に、STBの[AC入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書もご参照下さい。
  ※録画機器が無い場合は、図中の配線( )は不要です。
