デジタルSTBを接続する(TZ-HDW600M)
デジタルSTBを接続する(TZ-HDW600M)
STB接続の準備(例2-2 D1、D2端子付きテレビの場合)
STBの [ 出力 1 ] と、テレビの [ ビデオ入力端子 ] をAVコードで接続します。(設定を変更するための仮接続です)
STBの [ AC入力100V ] と、ご家庭の電源コンセントを付属の電源コードで接続します。
STB正面右側のフタを開け、 [映像出力端子切換] ボタンを押し、「VIDEO」に合わせます。
テレビの入力切替ボタンで、STBの映像が出る部分に合わせて下さい。
【設定】

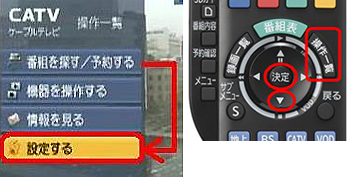

STBのリモコンの『操作一覧』ボタンを押し、 『▼』ボタンで
【設定する】
を選び、『決定』ボタンを押します。
STBのリモコンの『▼』ボタンで
【設置設定】
を選び、『決定』ボタンを押します。
STBのリモコンの『▼』ボタンで
【接続テレビ設定】
を選び、『決定』ボタンを押します。
STBのリモコンの『
』『
』ボタンで
【D端子出力解像度】を 【D1】 に合わせます。
(テレビがD2対応の場合は【D2】)に合わせて下さい)
STBのリモコンの『▼』ボタンで
【設定する】
を選び、『決定』ボタンを押します。
「接続テレビ設定確認」 が表示されますので、STBのリモコンの『
』ボタンで
【はい】
を選び、『決定』ボタンを押します。
設定保存の確認画面が表示されますので、STBのリモコンの『
』ボタンで
【はい】
を選び、『決定』ボタンを押します。
これで準備が完了しましたので、STBのリモコンの『戻る』ボタンを3回押すと、設定画面が消えます。
最後に、
で
仮接続したAVコードを取り外し
て下さい。
このあと、
STB接続方法(例2-1 D3、D4、D5端子付きテレビの場合)
の接続を行ってください。
