デジタルSTBを接続する(BD-V371)

>> STB接続方法(例1 HDMI端子付テレビの場合)

>> STB接続方法(例2 D端子付テレビの場合)

>> STB接続方法(例3 D端子が無いテレビの場合)

>> 接続についてのご注意

STB接続方法(例1 HDMI端子付テレビの場合)

  1. STB[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを差し込みます。
  2. STB[ケーブル出力端子]と、録画機器の[V/Uアンテナ入力端子]を、同軸ケーブルで接続します。
    (録画機器が無い場合は、 に接続して下さい)
  3. 録画機器の[V/Uアンテナ出力端子]と、テレビの[V/Uアンテナ入力端子]を、同軸ケーブルで接続します。
  4. STB[HDMI出力端子]と、テレビの[HDMI入力端子]を、HDMIケーブルで接続します。
  5. STB[VTR REC出力端子]と、録画機器の[外部入力端子]を、AVコードで接続します。
  6. 録画機器の[外部出力端子]と、テレビの[外部入力端子]を、AVコードで接続します。
  7. 最後に、STBの[AC 入力」]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書などもご参照ください。
  ※録画機器が無い場合は、図中の配線()は不要です。

STB接続方法(例2 D端子付テレビの場合)

  1. STB[ケーブル入力端子]に、CATV設備から来ている同軸ケーブルを接続します。
  2. STB[ケーブル出力端子]と録画機器レコーダー[V/Uアンテナ入力端子]を同軸ケーブルで接続します。
    (録画機器がない場合は、 に接続して下さい)
  3. 録画機器[V/Uアンテナ出力端子]とテレビ[V/Uアンテナ入力端子]を同軸ケーブルで接続します。
  4. STB[D1/D2/D3/D4出力端子]とテレビ[D映像入力端子]をD端子ケーブルで接続します。
  5. STB[TV音声出力端子]とテレビ[音声入力端子]をAVコードで接続します。
  6. STB[VTR REC出力端子]と録画機器[外部入力端子]をAVコードで接続します。
  7. 録画機器[外部出力端子]とテレビ[ビデオ入力端子]をAVコードで接続します。
  8. 最後に、STBの[AC 入力」]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書もご参照ください。
  ※録画機器がない場合は、図中の配線( )は不要です。

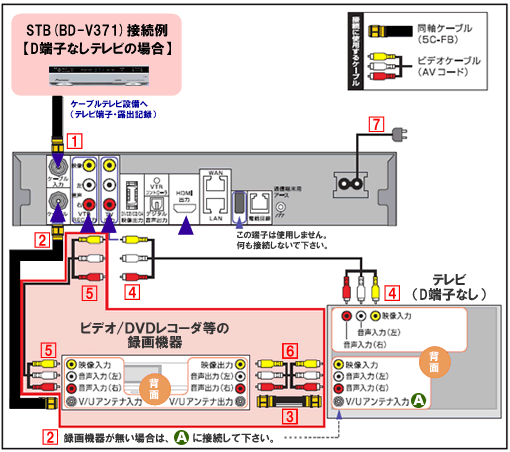

STB接続方法(例3 D端子が無いテレビの場合)

  1. STB[ケーブル入力端子]にCATV設備から来ている同軸ケーブルを接続します。
  2. STB[ケーブル出力端子]と録画機器[V/Uアンテナ入力端子]を同軸ケーブルで接続します。
    (録画機器がない場合は、 に接続して下さい)
  3. 録画機器[V/Uアンテナ出力端子]とテレビ[V/U アンテナ入力端子]を同軸ケーブルで接続します。
  4. STBの[TV出力端子]とテレビの[ビデオ入力端子]をAVコードで接続します。
  5. STBの[VTR REC出力端子]と録画機器[外部入力端子]をAVコードで接続します。
  6. 録画機器[外部出力端子]とテレビの[ビデオ入力端子]をAVコードで接続します。
  7. 最後に、STBの[AC入力]と、ご家庭の電源コンセントを付属の電源コードで接続します。

  ※以上は接続例です。テレビ・録画機器の取扱説明書もご参照下さい。
  ※録画機器が無い場合は、図中の配線( )は不要です。
